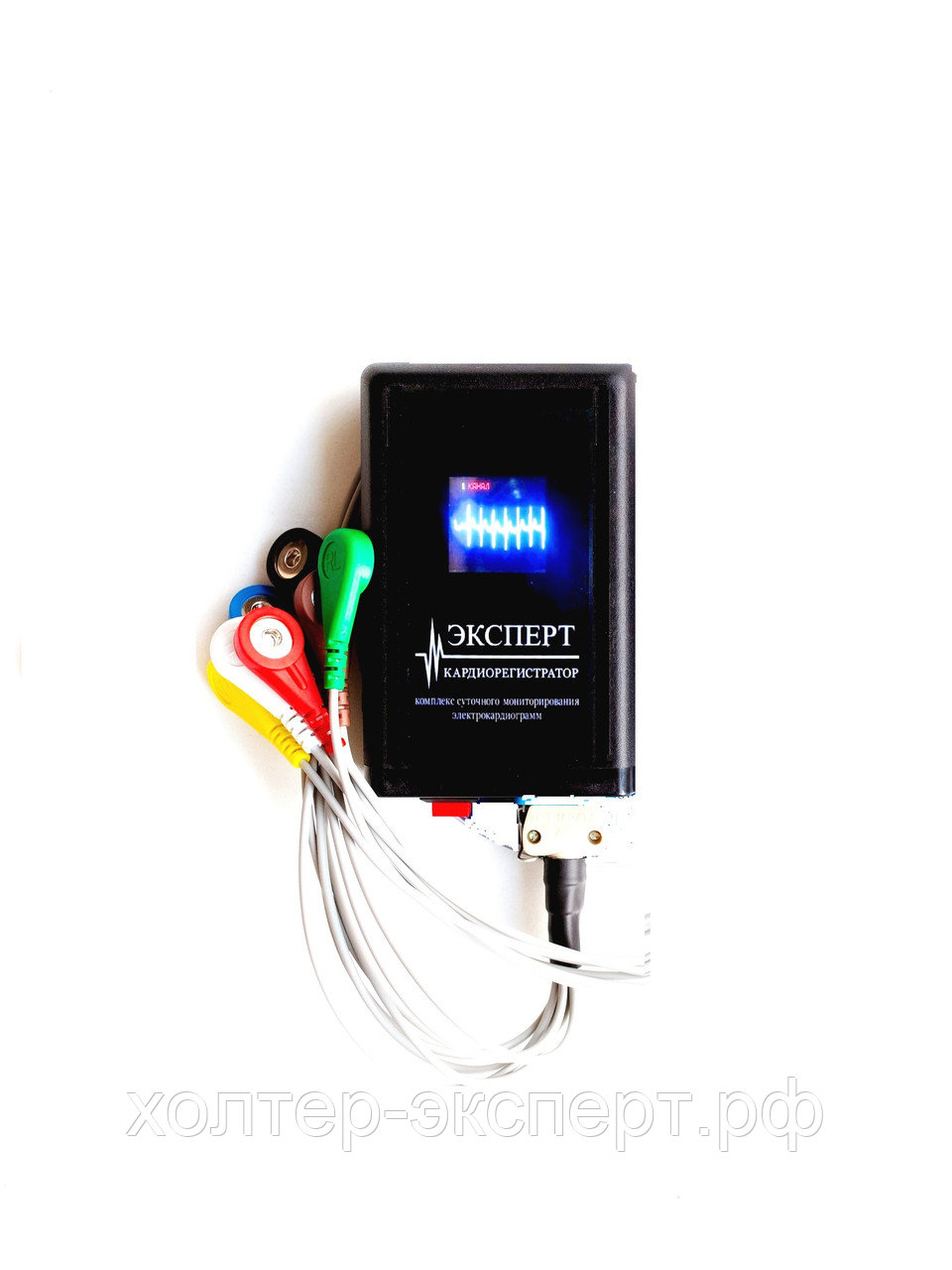

«Эксперт» SM-02 OLED display

Комплекс холтеровского мониторирования «ЭКСПЕРТ» состоит из:

– 3-х канального кардиорегистратора «Эксперт», который обеспечивает непрерывную цифровую запись ЭКГ по трем биполярным отведениям в течение 24-72 часов.
– Интерфейсного блока, обеспечивающего считывание архивированных кардиорегистратором электрокардиосигналов в персональный компьютер. Считывание суточной записи в стандартном режиме занимает около 2-х минут.
– Программного обеспечения SHS-24h. Назначением программного обеспечения является анализ нарушений сердечного ритма и эпизодов ишемии миокарда.

Преимущества программного обеспечения

• Высокая надежность распознавания QRS комплексов с амплитудой от 200мкВ (!), в том числе при наличии высоких зубцов Т.
• Индивидуальная настройка критериев диагностики ишемии миокарда по каждому каналу с учетом формы ST сегмента.
• Автоматическое распознавание не менее 80% артефактов.с исключением их из обработки.
• Высокая производительность и комфортные условия работы врача обеспечиваются многооконным дружественным интерфейсом пользователя и наличием современных программных инструментов редактирования записи.

• Технология сцепленных окон. Эта технология позволяет синхронизировать отображение данных в различных окнах многооконного интерфейса программы. Например, сцепление окон Полное представление (вверху) и Фрагменты позволяет детально визуализировать фрагмент ЭКГ, выбранный пользователем при сканировании записи в окне Полное представление.
• Cинхронизация окон «График ЧСС» и «Полное Представление» обеспечивает быстрый доступ к любому участку записи ЭКГ, представляющему интерес для врачебного анализа. Достаточно указать щелчком мыши место на графике ЧСС и программа немедленно откроет запись ЭКГ соответствующую этому моменту.
• Аналогичным образом, синхронизация окна «График ST-сегмента» с окном «Фрагменты» позволяет верифицировать эпизод ишемии миокарда просмотром соответствующего фрагмента записи ЭКГ, а синхронизация окон «График ST-сегмента» и «График ЧСС» –– установить взаимосвязь эпизода ишемии миокарда с изменениями частоты сокращений сердца
• Важным применением технологии «сцепленных окон» является инспекция автоматической классификации морфологии QRS комплексов.

После выбора с помощью окна Классификация класса инспектируемых QRS комплексов (класс V1, отмечен белым цветом) окно Фрагменты показывает первый член класса (выделен рамкой) в его естественном контексте. Используя инструменты окна Фрагменты врач имеет возможность быстро просмотреть все QRS-комплексы инспектируемого класса и при необходимости отредактировать результаты автоматической классификации с помощью «панели редактирования» (расположена внизу окна Фрагменты).
Скорость редактирования врачом результатов автоматической классификации может быть увеличена в несколько раз при использовании окна Панорама, сцепленного с окном Фрагменты. Окно Панорама обеспечивает параллельный просмотр QRS- комплексов, входящих в состав выбранного класса, и возможность редактирования группы комплексов (выделена белым цветом).

Результаты автоматической диагностики ишемии миокарда и нарушений сердечного ритма (окно Табличная сводка) также доступны для тотального врачебного контроля визуальной инспекцией ЭКГ, представленной в окне Фрагменты. Активация любой ячейки диагностической таблицы (выделена желтым цветом) обеспечивает немедленную визуализацию соответствующего фрагмента электрокардиограммы.
При необходимости врач имеет возможность изменения классификации электрокардиосигналов. Система автоматически отслеживает все действия и производит повторный анализ до получения достоверного диагностического результата.
