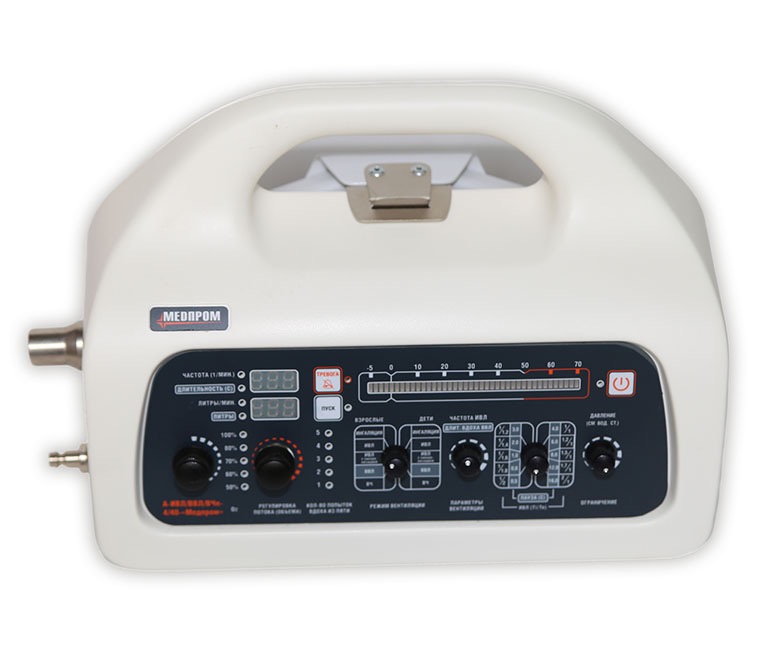

А-ИВЛ/ВВЛ/ВЧп-4/40 «Медпром»

Аппарат А-ИВЛ/ВВЛ/ВЧп-4/40-«Медпром»  предназначен для проведения управляемых по объёму с ограничением  по давлению следующих режимов вентиляции лёгких кислородом и кислородно-воздушной смесью:

1. искусственной (ИВЛ)
2. искусственной (ИВЛ) с синхронизацией по частоте
3. вспомогательной искусственной вентиляции легких (ВВЛ)
4. высокочастотной вентиляции (ВЧ)

а также оксигенотерапии (ингаляции) кислородом и  кислородно-воздушной смесью,  в условиях выездной службы интенсивной терапии и реанимации, на дому, в медицинском транспорте при спасательных мероприятиях, в палатах интенсивной терапии в медицинских лечебных учреждениях. Аппарат предназначен для взрослых и детей от одного года. Аппарат имеет возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с  допускаемыми отклонениями от установленных значений не более 10%. Также аппарат имеет возможность пристенного крепления, работы от бытовой, бортовой электросети, а также от встроенного аккумулятора и оснащён двумя мониторами, отображающими параметры вентиляции в реальном времени.

Аппарат обеспечивает проведение следующих реанимационных (дыхательных) мероприятий:

В режиме взрослые:

• управляемую искусственную вентиляцию легких (ИВЛ) взрослых и детей старше 6 лет с контролем и ограничением по давлению в выходном дыхательном контуре;
•  искусственную вентиляцию легких с синхронизацией по частоте  (ИВЛ с синхронизацией) взрослых и детей старше 6 лет с контролем и ограничением по давлению в выходном дыхательном контуре;
• вспомогательную искусственную вентиляцию легких (ВВЛ) взрослых и детей старше 6 лет с контролем и ограничением по давлению в выходном дыхательном контуре;
• высокочастотную искусственную вентиляцию легких (ВЧ) взрослых и детей старше 6 лет с контролем и ограничением по давлению в дыхательных путях;
• оксигенотерапию (Ингаляцию) взрослых и детей старше 6 лет с контролем и ограничением по давлению в выходном дыхательном контуре с возможностью установки паузы на выдох и контролем попытки вдоха в паузе.

В режиме дети:

• управляемую искусственную вентиляцию легких (ИВЛ)  детей старше 1 года с ограничением по давлению в выходном дыхательном контуре;
•  искусственную вентиляцию легких с синхронизацией по частоте  (ИВЛ с синхронизацией)  детей старше года с ограничением по давлению в выходном дыхательном контуре;
• вспомогательную искусственную вентиляцию легких (ВВЛ)  детей старше года с ограничением по давлению в выходном дыхательном контуре;
• высокочастотную искусственную вентиляцию легких (ВЧ)  детей старше года с ограничением по давлению в выходном дыхательном контуре;
• оксигенотерапию (Ингаляцию)   детей старше года  с ограничением по давлению в выходном дыхательном контуре с возможностью установки паузы на выдох.

В режиме ИВЛ для взрослых и детей старше 6 лет аппарат обеспечивает:

• минутную вентиляцию при проведении ИВЛ кислородно-воздушной смесью в пределах от 1 до 40л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• минутную вентиляцию при проведении ИВЛ кислородом в пределах от 1 до 30 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• частоту вентиляции в пределах от 10 до 60 1/мин, с допускаемыми отклонениями от установленных значений ± 3% (для частоты 10 1/мин - не более - 2 1/мин);
• отношение продолжительностей вдоха и выдоха 1:2; 1:1,5; 1:1; 1,5:1; 2:1
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном, 80 см. вод. столба;
• контроль и ограничение объёма подаваемой  дыхательной смеси по давлению в выходном дыхательном контуре в диапазоне от 15 до 50 см. вод столба;
• потерю давления газа в линии пассивного выдоха не более 0,20 кПа на постоянном потоке газа 25л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с допускаемыми отклонениями от установленных значений не более 10%.;
• возможность синхронизации по частоте – отклик на попытку вдоха.

В режиме ИВЛ для детей в возрасте от 1 года до 6 лет аппарат обеспечивает:

• минутную вентиляцию при проведении ИВЛ кислородно-воздушной смесью в пределах от 0,7 до 10,0л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• минутную вентиляцию при проведении ИВЛ кислородом в пределах от 0,7 до 10,0л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• частоту вентиляции в пределах от 10 до 60 1/мин, с допускаемыми отклонениями от установленных значений ± 3%;
• отношение продолжительностей вдоха и выдоха 1:2; 1:1,5; 1:1; 1,5:1; 2:1
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном 80 см. вод. столба, аппаратом – 36 см. вод. столба;
• ограничение объёма подаваемой  дыхательной смеси по давлению в выходном дыхательном контуре в диапазоне от 9 до 36 см. вод столба;
• потерю давления газа в линии пассивного выдоха не более 0,20кПа на постоянном потоке газа 15л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с допускаемыми отклонениями от установленных значений не более 10%;
• возможность синхронизации по частоте – отклик на попытку вдоха.

В режиме ВВЛ для взрослых и детей старше 6 лет аппарат обеспечивает:

• регулирование дыхательного объема при проведении ВВЛ кислородно-воздушной смесью:
  - нижний предел - не более 0,2л,
  - верхний предел - не менее 1,2л;
• регулирование времени продолжительности вдоха от 0,5 до 2,0с;
• регулирование времени ожидания дыхательного усилия пациента:
  - нижний предел - не более 2с,
  - верхний предел - не менее 16с;
  предельные отклонения - не более - 10% от установленных значений;
• концентрацию кислорода в кислородно-воздушной смеси  50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном 80 см. вод. столба;
• потерю давления газа в линии пассивного выдоха не более 0,20 кПа на постоянном потоке газа 25л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• контроль и ограничение объёма подаваемой  дыхательной смеси по давлению в выходном дыхательном контуре в диапазоне от 15 до 50 см. вод столба;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с  допускаемыми отклонениями от установленных значений не более 5% (встроенный датчик высокого давления).

В режиме ВВЛ для детей в возрасте от 1 года до 6 лет аппарат обеспечивает:

• регулирование дыхательного объема при проведении ВВЛ кислородно-воздушной смесью:
  - нижний предел - не более 0,1л,
  - верхний предел - не менее 0,3л;
• регулирование времени продолжительности вдоха от 0,5 до 2,0с;
• регулирование времени ожидания дыхательного усилия пациента:
  - нижний предел - не более 2с,
  - верхний предел - не менее 16с;
  предельные отклонения - не более - 10% от установленных значений;
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном, 80 см. вод. столба, аппаратом 36 см. вод. столба;
• потерю давления газа в линии пассивного выдоха не более 0,20кПа на постоянном потоке газа 15л/мин;
• ограничение объёма подаваемой  дыхательной смеси по давлению  в выходном дыхательном контуре в диапазоне от 9 до 36 см. вод столба;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с  допускаемыми отклонениями от установленных значений не более 10%.

В режиме ВЧ для взрослых и детей старше 6 лет аппарат обеспечивает:

• минутную вентиляцию при проведении ВЧ кислородно-воздушной смесью в пределах от 1 до 30 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• минутную вентиляцию при проведении ВЧ ИВЛ кислородом в пределах от 1 до 30 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• частоту вентиляции в пределах от 90 до 360 1/мин, с допускаемыми отклонениями от установленных значений ± 3% ;
• отношение продолжительностей вдоха и выдоха 1:1;
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном, 80 см. вод. столба;
• контроль и ограничение объёма подаваемой  дыхательной смеси по давлению в выходном дыхательном контуре в диапазоне от 15 до 50 см. вод столба;
• потерю давления газа в линии пассивного выдоха не более 0,20кПа на постоянном потоке газа 25л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с  допускаемыми отклонениями от установленных значений не более 10%.

В режиме ВЧ для детей в возрасте от 1 года до 6 лет аппарат обеспечивает:

• минутную вентиляцию при проведении ВЧ кислородно-воздушной смесью в пределах от 0,7 до 15 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• минутную вентиляцию при проведении ВЧ ИВЛ кислородом в пределах от 0,7 до 15 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• частоту вентиляции в пределах от 90 до 360 1/мин, с допускаемыми отклонениями от установленных значений ± 1%;
• отношение продолжительностей вдоха и выдоха 1:1;
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном 80 см. вод. столба, аппаратом – 36 см. вод. столба;
• ограничение объёма подаваемой  дыхательной смеси  по давлению в выходном дыхательном контуре в диапазоне от 9 до 36 см. вод столба;
• потерю давления газа в линии пассивного выдоха не более 0,20кПа на постоянном потоке газа 15л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с с допускаемыми отклонениями от установленных значений не более 10%.

В режиме Ингаляция для взрослых и детей старше 6 лет аппарат обеспечивает:

• минутную ингаляцию кислородно-воздушной смесью в пределах от 1 до 40 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• минутную ингаляцию кислородом в пределах от 1 до 40 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• Возможность установки паузы на выдох от 0,5 до 16 с. при ограничении по давлению в выходном дыхательном контуре;
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном, 80 см. вод. столба;
• контроль и ограничение объёма подаваемой  дыхательной смеси по давлению в выходном дыхательном контуре в диапазоне от 15 до 50 см. вод столба;
• потерю давления газа в линии пассивного выдоха не более 0,20кПа на постоянном потоке газа 25л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с допускаемыми отклонениями от установленных значений не более 10%.

В режиме Ингаляция для детей в возрасте от 1 года до 6 лет аппарат обеспечивает:

• минутную ингаляцию кислородно-воздушной смесью в пределах от 1 до 15 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• минутную ингаляцию кислородом в пределах от 1 до 15 л/мин, с допускаемыми отклонениями от установленных значений - 10%;
• возможность установки паузы на выдох от 0,5 до 16 с. при ограничении по давлению в выходном дыхательном контуре;
• концентрацию кислорода в кислородно-воздушной смеси 50, 60, 70, 80, 100 ± 5%;
• максимальное безопасное давление, ограничиваемое предохранительным клапаном 80 см. вод. столба, аппаратом – 36 см. вод. столба;
• ограничение объёма подаваемой  дыхательной смеси по давлению в дыхательных путях в диапазоне от 9 до 36 см. вод. столба;
• потерю давления газа в линии пассивного выдоха не более 0,20кПа на постоянном потоке газа 25л/мин;
• контроль давления менее 5 см. вод. столба в выходном дыхательном контуре;
• возможность работы от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,6 Мпа с  допускаемыми отклонениями от установленных значений не более 5%.

Акустические и визуальные сигналы тревог:

 Низкий и высокий уровень давления подаваемого газа, низкое и высокое давление в дыхательных путях, утечка в контуре пациента, апноэ, высокая частота дыхания, низкий заряд аккумуляторной батареи.

Габаритные размеры аппарата (без баллона и редуктора): 310х210х140 мм
